LWL Kabel (Glasfaserkabel)
33 ArtikelLWL Kabel, auch Glasfaserkabel oder Lichtwellenleiter, übertragen Daten mit Licht statt Strom: weiter als Kupfer, unempfindlich gegen elektromagnetische Störungen und ohne elektrische Verbindung zwischen Gebäuden. Hier finden Sie fertig konfektionierte LWL Patchkabel: Multimode OM2 bis OM5 und Singlemode OS2 als Duplexkabel für Switches und SFP-Module, dazu Singlemode-Simplexkabel mit APC-Steckern für den Glasfaser-Hausanschluss. Entscheidend sind Faserklasse, Stecker an beiden Enden und Länge.
Welches LWL Kabel brauche ich?
Ein LWL Patchkabel ist ein fertig konfektioniertes Glasfaserkabel mit Steckern an beiden Enden; Spleißen ist nicht nötig. Damit es passt, klären Sie drei Dinge in dieser Reihenfolge:
- Faserart und Faserklasse: Multimode (OM2 bis OM5) oder Singlemode (OS2). Das geben die Transceiver oder das Gerät und die vorhandene Verkabelung vor, nicht die Länge des Kabels.
- Stecker an beiden Enden: LC, SC oder ST, bei Singlemode zusätzlich der Schliff UPC oder APC.
- Duplex oder Simplex und die Länge: zwei Fasern für Switches und SFP-Module, eine Faser für den Glasfaser-Hausanschluss.
Singlemode oder Multimode?
Multimode-Fasern haben einen Kern von 50 µm, in dem sich das Licht auf vielen Wegen (Moden) ausbreitet. Die Transceiver arbeiten mit 850 nm und sind günstig; die Reichweite genügt für Strecken innerhalb eines Gebäudes, vom Serverraum bis zum Etagenverteiler. Singlemode-Fasern haben einen Kern von 9 µm und führen das Licht in nur einem Modus. Mit Lasern bei 1310 oder 1550 nm überbrücken sie Kilometer; Singlemode verbindet Gebäude und ist die Faser des Glasfaser-Hausanschlusses.
Die Angabe 50/125 µm oder 9/125 µm nennt den Kerndurchmesser und den Durchmesser des Glasmantels. Das Kabel muss zur Faserart des Transceivers passen: Ein Multimode-Modul (etwa 10GBASE-SR) braucht ein Multimode-Kabel, ein Singlemode-Modul (etwa 10GBASE-LR oder 1000BASE-LX) ein Singlemode-Kabel. Auch wenn die Stecker mechanisch passen, funktioniert eine gemischte Strecke nicht zuverlässig.
Faserklassen, Farben und Reichweite
| Faserklasse | Faser | Mantelfarbe | Bandbreite bei 850 nm | Reichweite mit Ethernet |
|---|---|---|---|---|
| OM2 | Multimode 50/125 µm | orange | 500 MHz·km | 1 Gbit/s bis 550 m, 10 Gbit/s bis 82 m |
| OM3 | Multimode 50/125 µm | aqua (türkis) | 2.000 MHz·km | 10 Gbit/s bis 300 m, 25 Gbit/s bis 70 m |
| OM4 | Multimode 50/125 µm | violett (Erika) oder aqua | 4.700 MHz·km | 10 Gbit/s bis 400 m, 25 Gbit/s bis 100 m |
| OM5 | Multimode 50/125 µm | limettengrün | 4.700 MHz·km, zusätzlich bis 953 nm spezifiziert | wie OM4, mit SWDM-Transceivern weiter |
| OS2 | Singlemode 9/125 µm | gelb | nicht begrenzend | 10 Gbit/s mit LR-Modulen bis 10 km |
Reichweiten nach IEEE 802.3 für 1000BASE-SX, 10GBASE-SR und 25GBASE-SR (Multimode) sowie 10GBASE-LR (Singlemode). Die tatsächliche Reichweite hängt vom Transceiver, von der Zahl der Steckverbindungen und von sauberen Steckern ab.
Die Mantelfarbe ist eine verbreitete Kennzeichnung, aber keine Pflicht. Verbindlich ist der Aufdruck auf dem Kabelmantel. Unsere trittfeste Singlemode-Ausführung ist zum Beispiel schwarz, obwohl sie OS2 ist.
OM3 oder OM4?

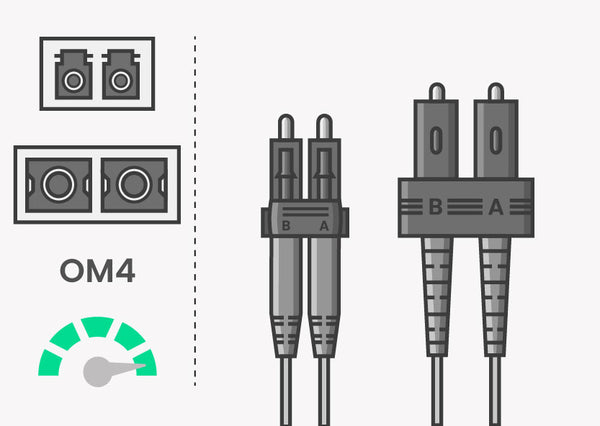

Beide sind laseroptimierte Multimode-Fasern und schaffen 10 Gbit/s; OM4 Patchkabel reichen weiter (400 statt 300 m) und haben bei 25 Gbit/s mehr Reserve. Für neue Multimode-Strecken ist OM4 deshalb die übliche Wahl. Ergänzen Sie eine bestehende Installation, bleiben Sie bei der vorhandenen Klasse, also bei OM3 Patchkabeln an OM3-Verkabelung. Eine gemischte Strecke erreicht nur die Werte der schwächeren Faser, und an jedem Übergang entsteht zusätzliche Dämpfung.

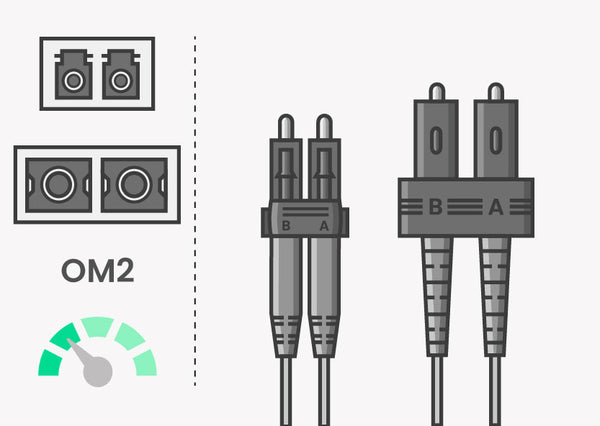

OM2 Patchkabel brauchen Sie für bestehende orange Verkabelung, die für Gigabit weiterhin reicht. OM5 Patchkabel lohnen sich nur mit Transceivern, die mehrere Wellenlängen nutzen (SWDM, BiDi); mit normalen Modulen verhält sich OM5 wie OM4. Für Strecken über mehrere hundert Meter und zwischen Gebäuden nehmen Sie OS2 Patchkabel in Singlemode.
Welcher Stecker: LC, SC oder ST?
- LC: kleiner Stecker mit 1,25 mm Ferrule und Rastclip, als Duplex zwei Stecker nebeneinander. Standard an SFP-, SFP+- und SFP28-Modulen, an Switches und neueren Patchfeldern und an der Glasfaserdose der Telekom.
- SC: quadratischer Stecker mit 2,5 mm Ferrule, der eingeschoben wird und einrastet. An älteren Patchfeldern, Medienkonvertern und vielen Glasfasermodems.
- ST: runder Stecker mit Bajonettverschluss, vor allem in älteren Multimode-Installationen.
Die Bezeichnung LC/SC nennt die Stecker an den beiden Enden. Sind die Buchsen an beiden Seiten gleich, nehmen Sie LC/LC oder SC/SC, sonst die gemischte Kombination.
| Stecker | Typischer Einsatz | Bei uns erhältlich |
|---|---|---|
| LC/LC | Switch zu Switch, SFP-Modul zu Patchfeld mit LC, Glasfaserdose zu Modem oder Router mit LC | Duplex in OM2 bis OM5 und OS2, Simplex OS2 mit APC (auch trittfest) |
| LC/SC | SFP-Modul zu Patchfeld oder Medienkonverter mit SC, Glasfaserdose mit LC zu Modem mit SC | Duplex in OM2 bis OM5 und OS2, Simplex OS2 mit APC |
| SC/SC | Patchfelder und Medienkonverter mit SC auf beiden Seiten | Duplex in OM2 bis OM5 und OS2, Simplex OS2 mit APC oder UPC |
| LC/ST, SC/ST, ST/ST | ältere Installationen mit ST-Buchsen | Duplex in OM2, OM3 und OM4 |
Andere Steckertypen wie E2000 oder MTP/MPO führen wir nicht.
UPC oder APC?
Singlemode-Stecker gibt es mit zwei Schliffen. UPC-Stecker sind gerade geschliffen und meist blau. APC-Stecker sind um 8° schräg geschliffen und grün; dadurch wird weniger Licht in die Faser zurückreflektiert. Glasfaser-Hausanschlüsse (FTTH) nutzen fast immer APC. Multimode-Stecker sind gerade geschliffen.
Stecken Sie nie APC in UPC: Die Stirnflächen liegen nicht sauber aufeinander, das Signal wird stark gedämpft und die Stecker können beschädigt werden. APC-Stecker führen wir bei den Singlemode-Simplexkabeln für den Hausanschluss. Unsere Duplexkabel sind für Switches und SFP-Module gedacht, die in aller Regel gerade geschliffene Stecker brauchen; als APC-Duplexkabel gibt es sie bei uns nicht.
Duplex oder Simplex?
Duplexkabel haben zwei Fasern, eine zum Senden und eine zum Empfangen. Das brauchen die meisten SFP-Module. Bei fertigen Duplex-Patchkabeln ist die Belegung so gekreuzt, dass der Sender am einen Ende am Empfänger des anderen Endes ankommt. Führt die Strecke über Kupplungen oder Patchfelder, achten Sie auf die Beschriftung A und B.
Simplexkabel haben eine einzige Faser. Der Glasfaser-Hausanschluss überträgt beide Richtungen über eine Faser mit getrennten Wellenlängen, ebenso BiDi-Transceiver. Unsere Simplexkabel sind alle Singlemode OS2.
Welches LWL Kabel für Switch und SFP-Modul?
- Modul prüfen: Die Bezeichnung zeigt die Faserart. SR steht für Multimode mit 850 nm, LR und LX für Singlemode mit 1310 nm. Das Datenblatt des Moduls nennt Faserart und Reichweite.
- Faserklasse wählen: für Multimode-Module OM3 oder OM4, für Singlemode-Module OS2. Hängt das Modul an einer vorhandenen Verkabelung, gilt deren Klasse.
- Stecker wählen: SFP-Module haben eine LC-Duplexbuchse. Zwischen zwei Switches nehmen Sie LC/LC, zu einem Patchfeld oder Medienkonverter mit SC-Buchsen LC/SC.
- Länge wählen: Im Netzwerkschrank reichen meist 0,5 bis 3 m, zwischen Patchfeld und Switch 1 bis 5 m. Die Multimode-Duplexkabel in OM2 bis OM4 beginnen bei 1 m; 0,5 m gibt es in OM5 und als OS2 LC/LC.
BiDi-Module arbeiten mit einer einzigen Faser. Prüfen Sie dann Stecker und Schliff am Modul: Als Simplexkabel mit geradem Schliff (UPC) führen wir nur SC/SC. SFP-Module selbst führen wir nicht.
Welches Glasfaserkabel für den Hausanschluss?
Beim Glasfaser-Hausanschluss endet die Faser in der Glasfaserdose (GF-TA). Von dort geht ein Patchkabel zum Glasfasermodem (ONT) oder zu einem Router mit integriertem Glasfasermodem; vom Modem zum Router reicht ein normales LAN Kabel.
- Faser und Bauform: Simplex, Singlemode OS2 mit 9/125 µm.
- Schliff: APC, grüne Stecker. Prüfen Sie die Farbe der Buchsen an Dose und Gerät.
- Stecker: Bei der Telekom hat die Glasfaserdose LC/APC-Buchsen. Hat das Modem oder der Router ebenfalls LC, nehmen Sie LC/LC APC, hat es SC, LC/SC APC. Bei anderen Anbietern sehen Sie die Stecker an den Buchsen von Dose und Gerät.
- Länge: Unsere Glasfaser Anschlusskabel gibt es von 0,5 bis 30 m. Muss das Kabel über den Boden laufen, nehmen Sie die trittfeste Ausführung mit Edelstahlarmierung, LC/LC APC von 1 bis 30 m.
Hat der Techniker das Glasfasermodem bereits angeschlossen, brauchen Sie kein Glasfaserkabel, sondern nur ein LAN Kabel zum Router. Schritt für Schritt erklärt das die Anleitung Glasfaser-Router anschließen.
Wie verlege und pflege ich Glasfaserkabel?
- Biegeradius: Bei unseren Simplexkabeln mit 2 mm Durchmesser beträgt der kleinste Biegeradius im verlegten Zustand das Zehnfache des Durchmessers, also 20 mm, beim Einziehen das Zwanzigfache, also 40 mm. Bei anderen Kabeln gilt das Datenblatt. Knicke erhöhen die Dämpfung und können die Faser brechen.
- Kein Druck: Klemmen Sie Glasfaserkabel nicht unter Möbeln oder in Türen ein und ziehen Sie Kabelbinder nicht fest an; Klettbänder sind schonender.
- Sauberkeit: Ziehen Sie die Staubschutzkappen erst direkt vor dem Einstecken ab und fassen Sie die Stirnfläche der Stecker nicht an. Staub ist die häufigste Ursache für hohe Dämpfung; reinigen Sie verschmutzte Stecker mit einem LWL-Reiniger.
- Augen schützen: Das Licht in der Faser ist unsichtbar. Schauen Sie nie in ein offenes Kabelende oder eine offene Buchse.
Zwei Patchkabel verbinden Sie mit einer LWL Kupplung für denselben Stecker, dieselbe Faserart und denselben Schliff. Jede Kupplung erhöht die Dämpfung etwas; ein einzelnes, längeres Kabel ist die sauberere Lösung. Für LWL-Anschlüsse in Netzwerkdosen und Keystone-Patchfeldern gibt es Keystone Verbinder mit LC-, SC- und ST-Kupplung.
