Keystone Module
56 ArtikelEin Keystone Modul ist eine einzelne Buchse, die Sie in eine Keystone-Dose oder ein Keystone-Patchpanel einrasten. RJ45-Module haben hinten Schneidklemmen für die Adern des Verlegekabels und vorne die Buchse für das Patchkabel. Für neue Leitungen nehmen Sie Cat 6A, bei geschirmtem Kabel ein geschirmtes Modul.
Welches Keystone Modul passt zu Ihrem Kabel?
Das Modul richtet sich nach dem Verlegekabel, das in der Wand liegt: nach Kategorie, Schirmung und Aderdurchmesser.
| Verlegekabel | Passendes Modul | Hinweis |
|---|---|---|
| Cat 7 oder Cat 7A, S/FTP (Neubau, Sanierung) | Cat 6A, geschirmt (STP) | 10 Gbit/s bis 100 m; RJ45-Module in Cat 7 gibt es nicht |
| Cat 6A oder Cat 6, geschirmt | Cat 6A, geschirmt (STP) | Schirm am Metallgehäuse des Moduls auflegen |
| Cat 6 oder Cat 5e, ungeschirmt (U/UTP) | Cat 6 oder Cat 6A, ungeschirmt (UTP) | Ein geschirmtes Modul bringt hier keinen Vorteil |
| Cat 8.1, kurze Strecke im Serverraum | Cat 8.1, geschirmt | 25 oder 40 Gbit/s bis 30 m, Kabel 7 bis 9,5 mm |
| Kabel hat schon einen RJ45-Stecker | Keystone Verbinder, Buchse auf Buchse | Stecker einfach hinten einstecken |
Die Strecke ist so schnell wie ihr schwächstes Teil: Cat 7 Kabel an Cat 6A Modulen ergibt eine Cat 6A Strecke mit 10 Gbit/s.
Modul oder Verbinder: auf die Anschlussart achten
In der Produktbeschreibung steht, welche Anschlüsse ein Keystone hat. Schneidklemme (LSA) auf RJ45-Buchse ist ein Modul für Verlegekabel: Die Adern werden hinten aufgelegt. RJ45-Buchse auf RJ45-Buchse ist ein Keystone Verbinder, auch Durchgangsmodul oder Kupplung genannt. Er verbindet zwei Kabel mit Steckern und eignet sich, wenn Sie fertig konfektionierte Kabel durch das Leerrohr ziehen. An ein Verlegekabel ohne Stecker können Sie ihn nicht anschließen.
So schließen Sie ein werkzeugloses Modul an
- Adern einlegen: Mantel abisolieren, die Adernpaare nach dem Farbcode T568A oder T568B in den Deckel oder Kabelmanager legen und den Deckel schließen. Die Schneidklemmen kontaktieren dabei alle acht Adern. Überstehende Enden schneiden Sie mit einem Seitenschneider ab. Ein LSA-Anlegewerkzeug brauchen Sie dafür nicht.
- Ein Schema für alles: Nutzen Sie in der ganzen Installation dasselbe Schema, am Modul in der Dose ebenso wie am Patchpanel.
- Aderdurchmesser: Das geschirmte Cat 6A Modul mit ReFix nimmt AWG 22 bis 26 und Kabel von 5,5 bis 8,5 mm auf, das ungeschirmte Cat 6 Modul AWG 23 bis 26. Cat 7A Verlegekabel hat oft AWG 22; prüfen Sie dann die Obergrenze des Moduls.
- Litze: Die Module sind für die Massivleiter von Verlegekabel gebaut. Das Cat 8.1 Modul und das Cat 6A Modul mit ClampFix nehmen auch Litzenleiter auf.
Schirmung wirkt nur mit Erdung
Geschirmte Module haben ein Metallgehäuse aus Zinklegierung. Der Kabelschirm wird am Gehäuse aufgelegt und mit dem Kabelbinder oder der Klammer fixiert. Im Schrank verbindet das Patchpanel die Module über seinen Erdungsanschluss mit dem Potentialausgleich. Ohne diese Verbindung wirkt der Schirm nicht wie vorgesehen. Bei ungeschirmtem Kabel reicht ein UTP-Modul.
Wohin mit den Modulen?

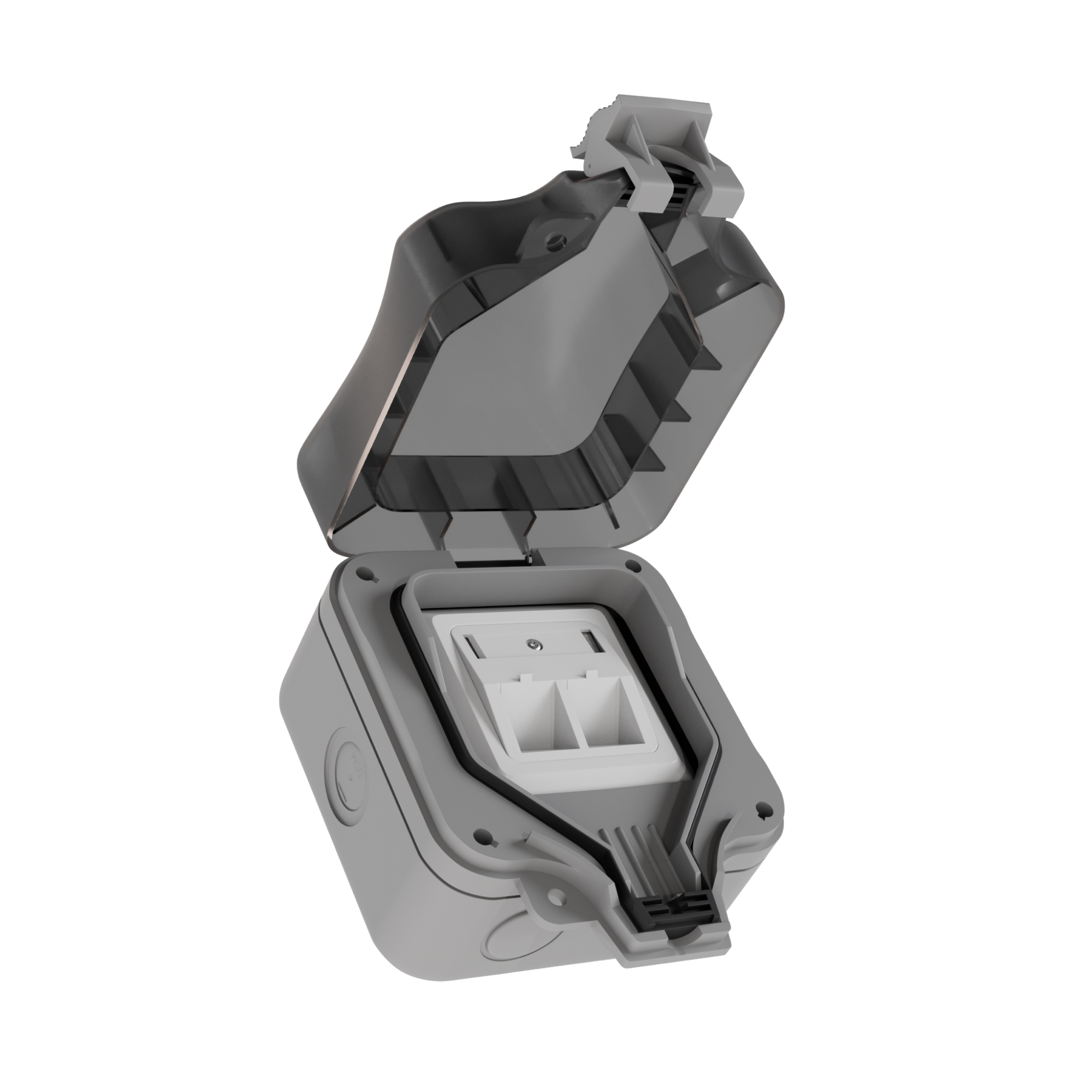

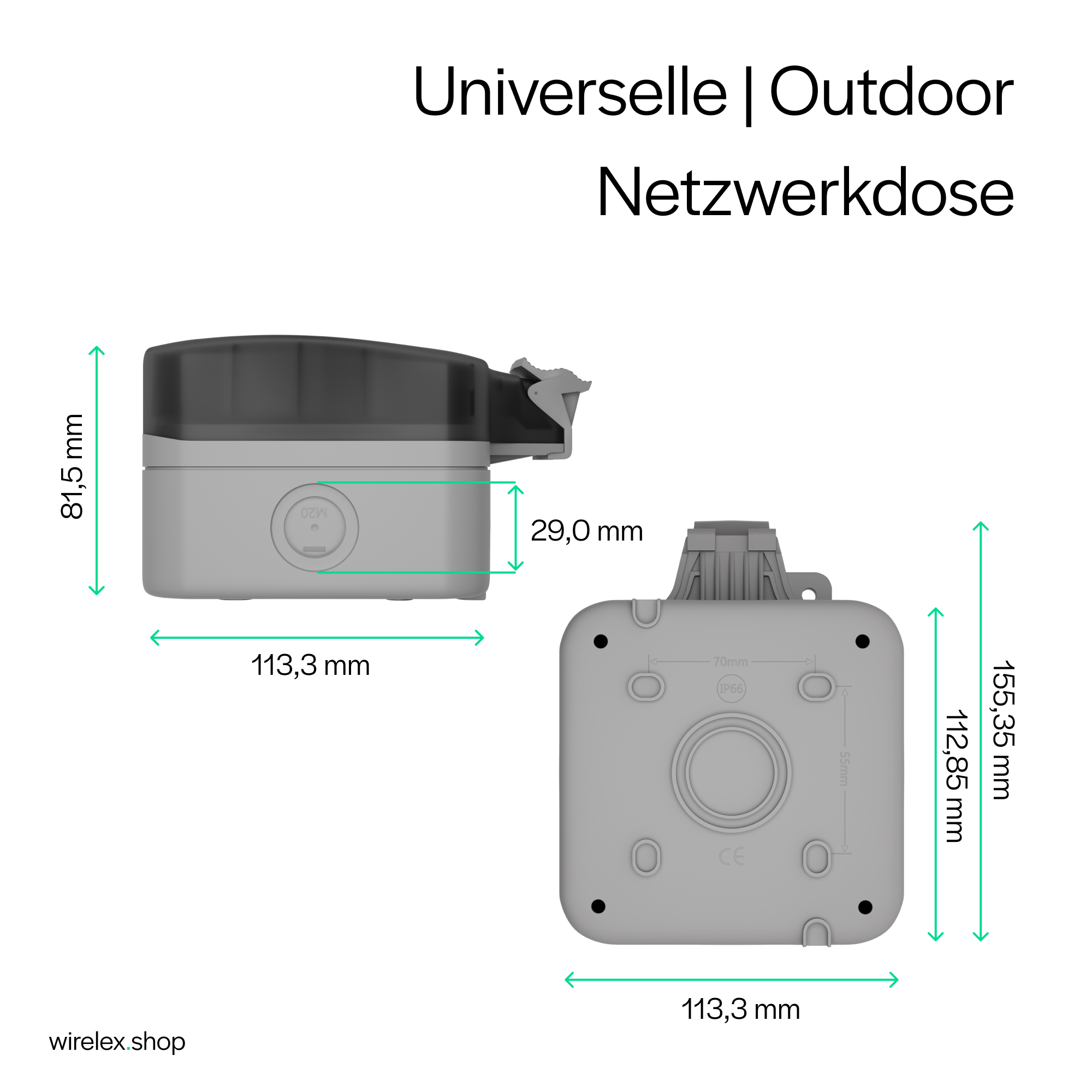

In der Wand sitzen die Module in Keystone-Dosen, im Netzwerkschrank in einem Keystone Patchpanel mit 24 Plätzen (19 Zoll) oder 12 Plätzen (10 Zoll). Für Verteilerkästen gibt es den Hutschienenhalter für zwei Module auf 35-mm-Hutschiene, für Gehäuse und Möbel einen Halter zum Einschrauben. Freie Plätze verschließen Sie mit Staubschutzkappen.
