11 ArtikelWelches Werkzeug Sie brauchen, hängt davon ab, was Sie anschließen. Verlegekabel legen Sie mit dem LSA-Anlegewerkzeug auf Netzwerkdosen und Patchpanels auf, die Crimpzange brauchen Sie nur für RJ45-Stecker an Patchkabeln. Mit dem Kabeltester prüfen Sie danach jede Leitung auf Unterbrechungen und vertauschte Adern.
Welches Werkzeug für welche Arbeit?
| Arbeit | Werkzeug | Hinweis |
|---|---|---|
| Kabel ins Leerrohr einziehen | Kabeleinziehhilfe aus Nylon, 3 mm | 10, 15, 20 oder 30 m, mit Führungsfeder aus Metall |
| Mantel entfernen | Abisolier- und Schneidwerkzeug | in beiden Werkzeugsets enthalten |
| Adern auf Dose oder Patchpanel auflegen | LSA-Anlegewerkzeug | werkzeuglose Keystone Module brauchen keins |
| RJ45-Stecker auf Patchkabel pressen | Crimpzange für RJ45 (8P8C) | für Litzenkabel, nicht für Verlegekabel |
| Leitung prüfen | Kabeltester mit Sender und Empfänger | zeigt Unterbrechungen, vertauschte Adern und Schirm |
LSA-Anlegewerkzeug
LSA steht für lötfrei, schraubfrei, abisolierfrei. Das Anlegewerkzeug drückt jede Ader in eine Schneidklemme, die Klemme schneidet die Isolierung und kontaktiert den Kupferleiter. So werden die Verlegekabel auf Netzwerkdosen und Patchpanels aufgelegt. Die Anlegewerkzeuge in den Sets haben zusätzlich ausklappbare Haken, mit denen Sie falsch aufgelegte Adern wieder herausziehen.
Für viele Keystone Module brauchen Sie kein Anlegewerkzeug: Die Adern werden in den Deckel gelegt und beim Schließen kontaktiert.
Crimpzange: nur für Patchkabel
Die Crimpzangen pressen RJ45-Modularstecker (8P8C) mit und ohne Zugentlastung, in zwei Stufen für Kontakte und Zugentlastung. Sie sind für Patchkabel gedacht, die Sie aus Patchkabel Meterware mit Litzenleitern selbst konfektionieren. Der Stecker muss zum Kabel passen: Stecker für Litze kontaktieren die Massivleiter von Verlegekabel nicht sicher.
Verlegekabel gehört auf eine Dose oder ein Patchpanel. Braucht ein einzelnes Verlegekabel doch einen Stecker, etwa für eine Kamera, nehmen Sie einen werkzeuglosen RJ45-Stecker, der Massivleiter mit AWG 22 bis 24 aufnimmt.
Kabeltester
Der Netzwerktester RJ45 besteht aus Sender und Empfänger. Bei einer verlegten Leitung stecken Sie den Sender am Patchpanel und den Empfänger an der Dose an, jeweils mit einem kurzen Patchkabel. LEDs zeigen jede der acht Adern und den Schirm, im Auto-Scan oder Schritt für Schritt. Der USB LAN Multi Tester prüft zusätzlich RJ11, RJ12 und USB-Kabel.
Ein solcher Tester findet Unterbrechungen, Kurzschlüsse und vertauschte Adern, misst aber keine Übertragungswerte.

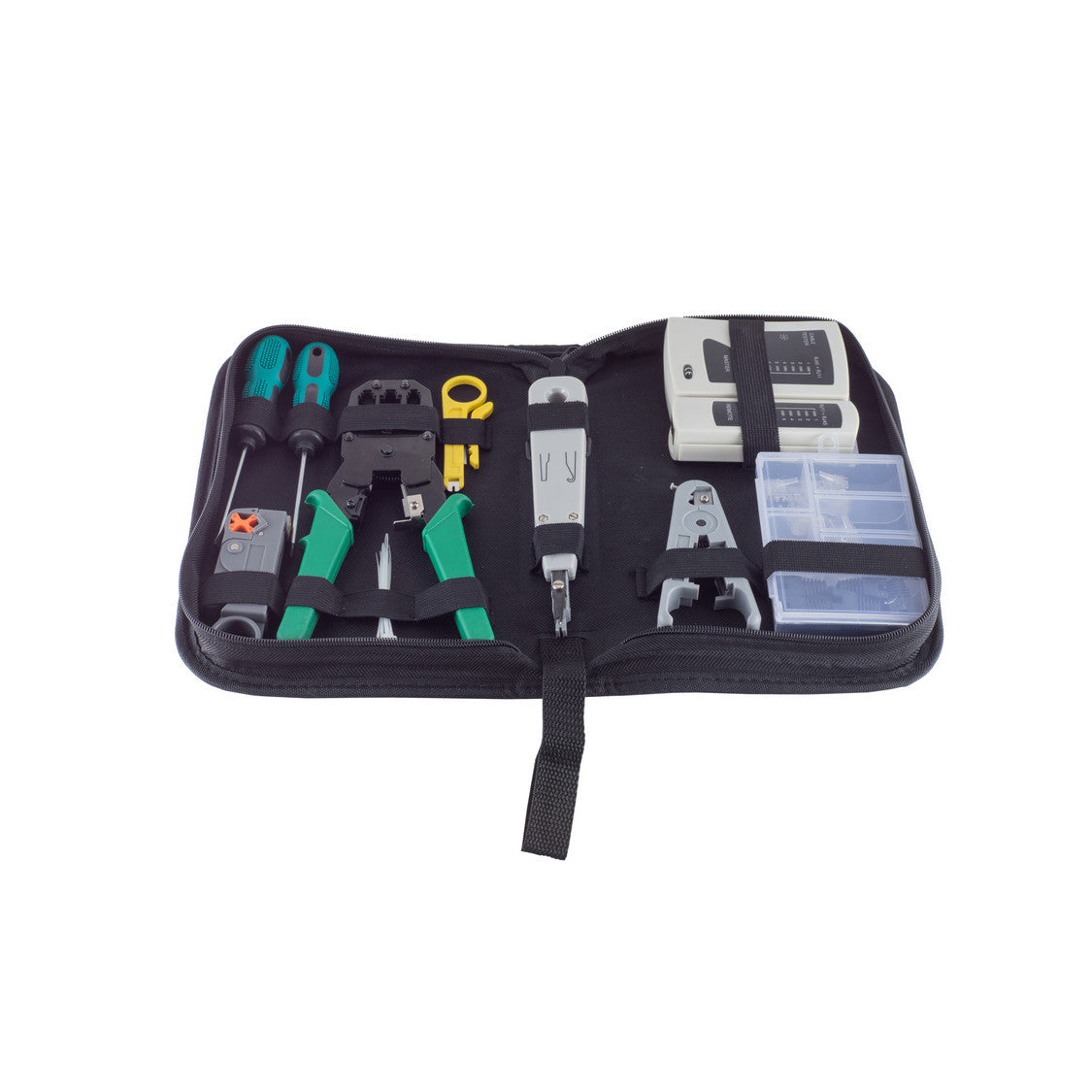

Werkzeugsets
- 4-teilig: Crimpzange für RJ12 und RJ45, LAN-Tester, LSA-Anlegewerkzeug mit Ziehhaken, Abisolier- und Schneidwerkzeug, in einer Tasche.
- 10-teilig: zusätzlich ein Abisolierwerkzeug mit Feinjustierung, zwei Schraubendreher, zehn RJ45-Stecker mit Tülle und zehn Kabelbinder; die Crimpzange presst auch RJ10. Die beiliegenden Stecker sind ungeschirmt, für geschirmte Kabel brauchen Sie geschirmte Stecker.
