Solarkabel

36 Artikel

Solarkabel verbinden Solarmodule mit Wechselrichter, Laderegler oder Powerstation und müssen dafür UV-beständig und für Gleichspannung bis 1500 V zugelassen sein, wie Kabel nach H1Z2Z2-K. Die wichtigste Wahl ist der Querschnitt: 4 mm² für Balkonkraftwerke und kurze Strecken, 6 mm² für längere Leitungen und höhere Ströme, damit der Spannungsverlust klein bleibt. Als Meterware schneiden Sie das Kabel auf Länge und crimpen MC4-Stecker an, fertige MC4-Verlängerungen gibt es paarweise in Rot und Schwarz.

MC4 Stecker & T-AdapterMC4 CrimpzangenRatgeber SolarkabelQuerschnitt-Rechner
SolarkabelSolarkabel Adapter (MC4)Solar Werkzeug
36 × Solarkabel

Solarkabel: Das richtige Kabel für die PV-Anlage

Solarkabel verbinden die Solarmodule auf dem Dach mit dem Wechselrichter. Sie liegen jahrelang in der Sonne, im Regen und bei Frost. Deshalb brauchen sie eine spezielle Zulassung: H1Z2Z2-K.

H1Z2Z2-K: Was bedeutet das?

H1Z2Z2-K ist die Norm für Solarkabel. Die Abkürzung steht für:

  • H: Harmonisierte Norm (europaweit gültig)
  • 1: Nennspannung 1,5 kV DC
  • Z2Z2: Doppelte Isolierung aus vernetztem Polyolefin
  • K: Flexible Leitung

Das Kabel ist UV-beständig, ozonbeständig, halogenarm und für Temperaturen von -40°C bis +90°C zugelassen. Lebensdauer: mindestens 25 Jahre unter Sonneneinstrahlung.

4mm² oder 6mm²?

Der Querschnitt hängt von der Stromstärke und der Kabellänge ab.

QuerschnittMax. StromTypischer Einsatz
4mm²~40ABalkonkraftwerk, kurze Strecken bis 15m
6mm²~55ADach-PV-Anlage, längere Strecken über 15m

Faustregel: Bei Strecken über 15m (Modul bis Wechselrichter) oder wenn der Modulstrom über 10A liegt, 6mm² nehmen. Der Spannungsverlust sinkt mit größerem Querschnitt. Für Ihre eigene Strecke rechnet der Kabelquerschnitt-Rechner Spannungsabfall und Verlust für jeden Querschnitt aus.

MC4 Stecker

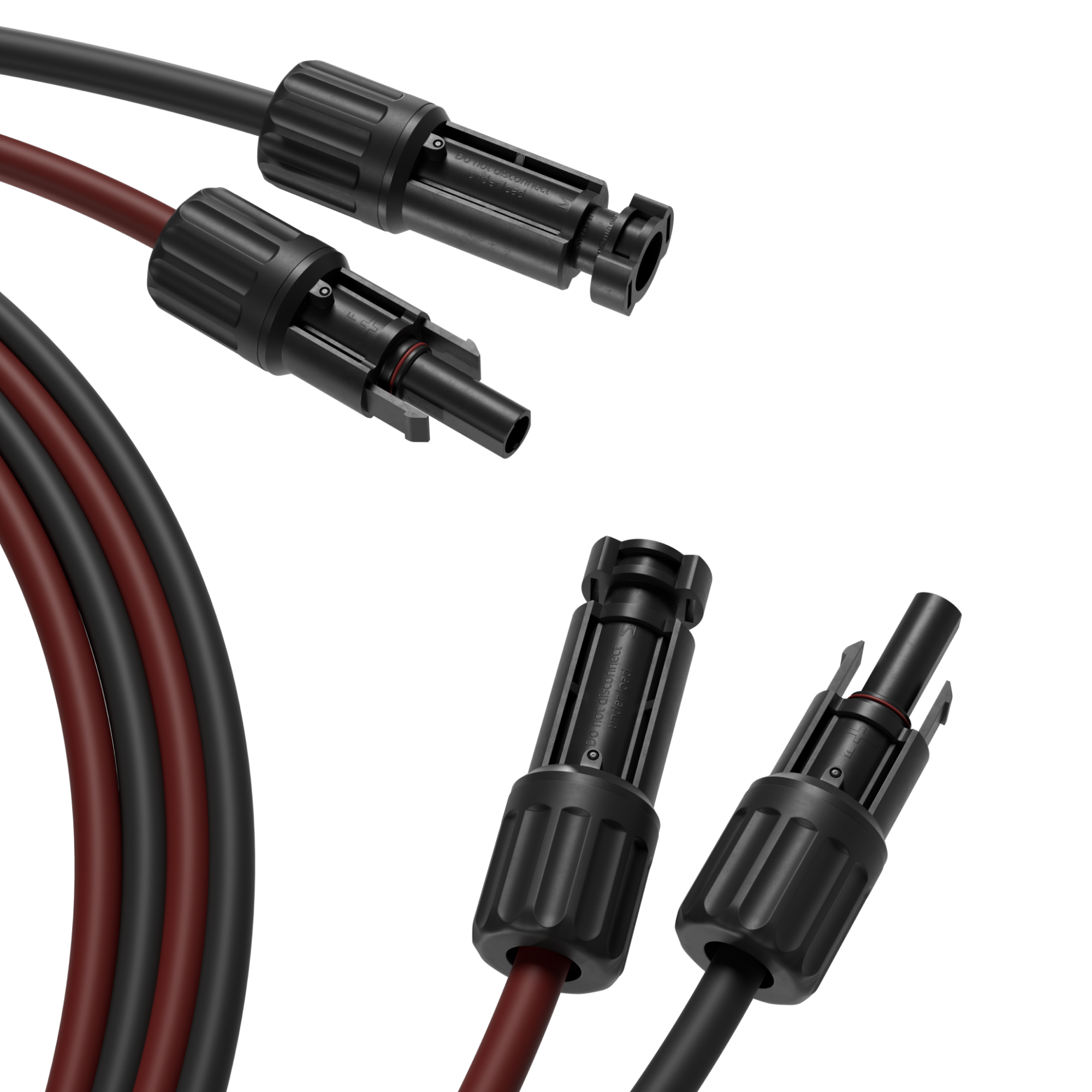

Solarkabel werden mit MC4 Steckern verbunden (Multi-Contact 4mm). Die Stecker rasten ein und sind wetterfest (IP67). Es gibt sie als Crimpversion (mit Crimpzange) oder vormontiert auf unseren MC4 Verlängerungen.

Häufige Fragen zu Solarkabeln

Nein. Normale Kabel sind nicht UV-beständig und nicht für 1500V DC zugelassen. Sie werden nach wenigen Jahren spröde und können Kurzschlüsse oder Brände verursachen. Nur H1Z2Z2-K zertifizierte Kabel verwenden.

So kurz wie möglich, denn jeder Meter Kabel erzeugt Verluste; wie viel, hängt von Strom und Spannung ab. Bei 400 V Strangspannung und 13 A bleibt der Verlust auf 4 mm² bis 34 m einfacher Länge unter 1 %, bei 30 V Modulspannung am Balkonkraftwerk schon ab 3 m darüber. Unser Kabelquerschnitt-Rechner unter wirelex.shop/werkzeuge/kabelquerschnitt-rechner zeigt Spannungsabfall und Verlust für Ihre Werte.

Schwarz für Minus (negativ), rot für Plus (positiv). Bei Gleichstrom-Anlagen ist die Polarität wichtig. Falsche Polung kann den Wechselrichter beschädigen. Die Farbe dient zur Unterscheidung, elektrisch sind beide Kabel identisch.
